半導体レーザーアニール装置市場が急成長！2032年には10億ドル規模へ
現代社会に欠かせないスマートフォンやパソコン、さらには電気自動車（EV）や再生可能エネルギー設備など、私たちの生活を支えるあらゆる技術の根幹には「半導体」が存在します。この半導体を製造する過程で、非常に重要な役割を果たすのが「半導体レーザーアニール装置」です。
QY Research株式会社が発表した最新レポートによると、この半導体レーザーアニール装置の世界市場は、2025年に4億8,100万米ドル（約750億円）と推定され、2032年にはなんと10億6,000万米ドル（約1,650億円）にまで拡大すると予測されています。これは、2026年から2032年にかけて年平均成長率（CAGR）12.0%という高い成長率で推移することを示しています。この成長は、次世代半導体技術の進化と、それに対応する製造プロセスの高度化が背景にあります。
半導体レーザーアニール装置とは？AI初心者にも分かりやすく解説
「半導体レーザーアニール装置」という言葉は聞き慣れないかもしれませんが、半導体を作る上で非常に大切な役割を担っています。簡単に言うと、これは「半導体の性能を最大限に引き出すための熱処理を行う機械」です。
半導体は、シリコンなどの材料に不純物を加えて電気的な性質を調整することで作られます。この不純物を加える工程を「イオン注入」と呼びますが、このとき半導体の結晶構造が乱れてしまうことがあります。結晶構造が乱れたままだと、半導体の性能が十分に発揮されません。
そこで登場するのが、半導体レーザーアニール装置です。この装置は、高エネルギーのレーザー光を使って、乱れた結晶構造をピンポイントで、しかも非常に短い時間で修復します。例えるなら、半導体の「骨折」を、高性能なレーザー治療で素早く治すようなイメージです。
従来の熱処理方法、例えば大きな炉で全体を加熱する「炉アニール」や、比較的短時間で加熱する「RTA（Rapid Thermal Annealing）」では、半導体全体に熱が加わりすぎてしまい、すでに形成された微細な構造に悪影響を与える可能性がありました。しかし、レーザーアニール装置は、必要な部分だけを瞬間的に加熱できるため、熱によるダメージを最小限に抑えつつ、高い精度で結晶を修復し、半導体の電気的な性能を向上させることができます。これにより、より高性能で信頼性の高い半導体チップの製造が可能になるのです。
市場成長の原動力：どこで需要が伸びているのか？
半導体レーザーアニール装置市場の成長は、特定の地域や特定の半導体分野での需要拡大に強く牽引されています。
世界規模での市場拡大
前述の通り、世界市場は2025年の4億8,100万米ドルから、2032年には10億6,000万米ドルへと倍増以上する見込みです。

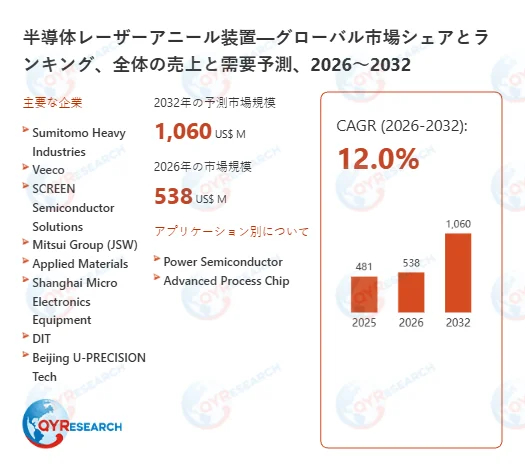

図. 半導体レーザーアニール装置の世界市場規模
地域別の成長予測
特に注目されるのは、アジア太平洋地域と北米市場です。
-
アジア太平洋市場: 2025年の3億3,760万米ドルから、2032年には7億7,787万米ドルへと大きく拡大すると予測されており、年平均成長率（CAGR）は12.74%と、世界の平均を上回る成長を見せています。中国、韓国、中国台湾といった半導体製造の中心地における積極的な設備投資が、この地域の需要を強く牽引しています。
-
北米市場: 2025年の8,130万米ドルから、2032年には1億5,892万米ドルへと成長が見込まれます。先端プロセス技術への再投資が活発化しており、安定した成長が期待されています。
-
欧州市場: こちらでは、特にパワー半導体分野を中心にレーザーアニール装置の導入が進むと予測されています。
需要を牽引する半導体分野
市場の成長を支える主な要因は、以下の2つの半導体分野での需要増加です。
- 先端ロジック半導体: スマートフォンやAIチップ、データセンターなどで使われる高性能なプロセッサのことです。より微細で複雑な構造を持つため、高精度な熱処理が不可欠です。
- パワー半導体: 電気自動車（EV）や再生可能エネルギー（太陽光発電、風力発電など）の電力制御に使われる半導体です。高電圧や大電流を扱うため、高い耐久性と効率が求められます。レーザーアニールは、これらの要求を満たすための重要なプロセスとなっています。
EV市場の急拡大や、世界的な脱炭素化の流れで再生可能エネルギーの導入が進むことが、パワー半導体の需要をさらに押し上げ、結果として半導体レーザーアニール装置への投資を直接的に牽引していると言えるでしょう。
市場の構造と競争環境：誰が市場をリードしているのか？
半導体レーザーアニール装置市場は、非常に高い技術力が求められるため、一部の企業に技術が集中し、市場の大部分を少数の企業が占める「寡占（かせん）」状態にあります。2025年時点では、上位3社が市場シェアの約68%を占めていると報告されています。
主要なプレーヤー
この市場をリードしているのは、以下のような企業です。
-
住友重機械工業
-
Applied Materials
-
SCREEN Semiconductor Solutions
-
Veeco
特に、ハイエンド（高性能・高価格帯）の装置分野では、これらの外資系企業が技術的な優位性を持っていることが顕著です。
中国市場の台頭
一方、中国市場では、上海微電子（SMEE）のような国内企業が急速に力をつけてきています。これは、海外からの輸入に頼るのではなく、自国で半導体製造装置を開発・生産しようとする「輸入代替」の動きが加速しているためです。
高い参入障壁
この市場への新規参入は非常に難しいと言われています。単に装置の性能が高いだけでなく、半導体製造ライン全体にスムーズに組み込むための「プロセス統合能力」や、顧客企業と協力して装置を開発していく「共同開発体制」が競争力を左右するため、新しい企業がすぐに参入するのは困難な状況です。
応用分野の拡大と下流需要：どのような用途で使われているのか？
半導体レーザーアニール装置は、パワー半導体と先端ロジック半導体の両方で需要が拡大しています。特に、パワーレーザーアニール装置が市場の過半数を占めており、2023年時点では約55%のシェアを持っています。
パワー半導体分野での重要性
パワー半導体は、電気の変換や制御を行う半導体で、IGBT（絶縁ゲート型バイポーラトランジスタ）やSiC（炭化ケイ素）デバイスなどが代表的です。これらのデバイスは、電気自動車や産業機器、鉄道などで使われ、高電圧に耐え、効率よく電力を扱える特性が求められます。
レーザーアニールは、これらのパワー半導体に高い電圧耐性と耐久性を持たせるために非常に有効な技術です。例えば、最新の事例として、電気自動車向けのSiC MOSFETというデバイスにおいて、より均一にレーザーを照射できる新型装置の導入が進んでいます。これにより、EVの性能向上や航続距離の延伸に貢献することが期待されます。
技術進化と今後の課題：より賢く、より効率的に
半導体レーザーアニール装置は、単なる熱処理を行う機械から、より高度なプロセス制御が可能なプラットフォームへと進化を続けています。これは、半導体製造における品質と効率をさらに高めるための重要なステップです。
主要な技術要素
装置の品質を左右する主要な技術要素は以下の通りです。
-
ビーム均一性: レーザー光が半導体表面に均一に当たるかどうか。これが不均一だと、処理ムラが生じてしまいます。
-
エネルギー分布制御: レーザー光のエネルギーをどのくらいの強さで、どのように分布させるか。精密な制御が必要です。
-
走査精度: レーザー光を半導体表面上でどれだけ正確に動かせるか。ミクロン単位の精度が求められます。
これらの技術は、半導体の微細化が進むにつれて、ますます重要になっています。
AIを活用したプロセス制御
近年では、AI（人工知能）技術の活用も進んでいます。AIがリアルタイムでプロセスを監視・制御したり、製造中に発生する欠陥を自動で検出したりすることで、半導体の歩留まり（不良品が出ずに正常に作られる割合）を向上させることに貢献しています。AIは、装置が自ら学習し、最適な条件で処理を行うことを可能にするため、今後の半導体製造において不可欠な技術となるでしょう。
導入における課題
しかし、この先進的な装置の導入にはいくつかの課題も存在します。
-
装置コストの高さ: 高度な技術が詰まっているため、装置自体の価格が高価です。
-
プロセス最適化の複雑性: 最高の性能を引き出すためには、最適なレーザー照射条件など、非常に複雑な設定と調整が必要です。
特に、設備投資にかけられる費用が限られている中小規模の半導体工場（ファブ）では、導入の判断が慎重になる傾向が見られます。これらの課題を解決し、より多くの工場で導入が進むような技術開発やコストダウンが今後の鍵となるでしょう。
地域別の成長と今後の展望：未来を形作る市場の動き
半導体レーザーアニール装置市場は、地域ごとに異なる成長特性を示しています。そして、将来に向けていくつかの重要なトレンドがあります。
アジア太平洋地域の継続的なけん引
先にも触れたように、アジア太平洋地域は引き続き最大かつ最も速い成長市場として、世界の半導体産業をけん引していくでしょう。中国、韓国、中国台湾といった地域の半導体企業による積極的な投資が、装置需要の大きな原動力となります。特に、デジタル化の加速やデータ通信量の爆発的な増加が、これらの地域での半導体生産能力の増強を促しています。
北米・欧州市場の動向
北米市場では、先端プロセス技術への投資が再び活性化しており、安定した成長が続く見込みです。また、欧州では、環境規制の強化や再生可能エネルギーへのシフトに伴い、パワー半導体の需要が高まっており、この分野を中心にレーザーアニール装置の導入が進むと予測されます。
長期的な成長ポテンシャル
今後、半導体レーザーアニール装置は、以下の要因により、長期的に高い成長ポテンシャルを維持すると考えられます。
-
先端ノード微細化: 半導体の回路がさらに細かくなる（ノード微細化）ことで、より精密な熱処理が必須となります。
-
ワイドバンドギャップ材料の普及: SiC（炭化ケイ素）やGaN（窒化ガリウム）といった、従来のシリコンよりも優れた特性を持つ新材料の半導体（ワイドバンドギャップ半導体）の採用が広がることで、これらの材料に適したレーザーアニール技術の需要が増加します。
-
先進パッケージング工程への適用拡大: 半導体チップを基板に接続するパッケージング技術も進化しており、より高性能な接続を実現するためにレーザーアニールが活用される場面が増えるでしょう。
独自の観点として、今後は単に「装置の性能」が高いだけでなく、「製造ライン全体のプロセスにどれだけスムーズに統合できるか」、そして「顧客の製造ライン全体の最適化にどれだけ貢献できるか」が、企業の競争力を左右する重要な要素になると考えられます。つまり、装置メーカーは、単なる機器の提供者ではなく、顧客の製造パートナーとしての役割がより一層求められるようになるでしょう。
まとめとレポート紹介
半導体レーザーアニール装置は、次世代の高性能半導体製造において不可欠な技術であり、その市場は今後も力強く成長していくことが予測されます。先端半導体の需要拡大、EV市場の成長、そして技術革新が、この市場を牽引する主要なドライバーです。AIを活用した高精度なプロセス制御など、技術の進化は止まることなく、半導体製造の未来をさらに明るいものにしていくでしょう。
本記事は、QY Research発行のレポート「半導体レーザーアニール装置―グローバル市場シェアとランキング、全体の売上と需要予測、2026～2032」に基づき、市場動向および競合分析の概要を解説しました。
