製造業DXを加速！renueが開発したAI搭載「Drawing Agent」が2D図面から高精度3Dモデルを自動生成し、設計業務を革新

製造業の未来を拓く「Drawing Agent」とは？2D図面からAIが高精度3Dモデルを自動生成

製造業の設計現場では、長年にわたり膨大な量の2D図面が蓄積されてきました。部品図、組立図、加工図など、紙やPDFで管理されるこれらの図面は、日々の業務の基盤となっています。しかし、現代のものづくりにおいて3Dモデルの活用は不可欠であり、2D図面を3Dモデルに変換する作業は、設計者やCADオペレーターにとって大きな負担となっていました。

この変換作業は、1件あたり数時間から1日以上を要することも珍しくなく、CADソフトウェアの専門スキルも必要です。さらに、手作業による変換ではヒューマンエラーが発生しやすく、品質のばらつきも課題でした。これらの問題は、設計者が本来注力すべき創造的な業務に時間を割くことを妨げ、製造業全体の生産性向上を阻む要因となっていました。

このような背景の中、株式会社renue（本社：東京都港区、代表：山本悠介）は、2D図面画像をアップロードするだけでAIが3Dモデルを自動生成するWebアプリケーション「Drawing Agent」を開発しました。この革新的なツールは、製造業の設計業務に変革をもたらし、デジタルトランスフォーメーション（DX）を強力に推進することが期待されています。

Drawing Agentとは？製造業の設計を変えるAIアプリケーション

「Drawing Agent」は、2D図面画像をアップロードするだけで、3Dモデルが自動で完成するWebアプリケーションです。このツールを使えば、設計部門の担当者はCADソフトウェアを起動する必要がありません。図面ファイルをドラッグ＆ドロップで登録するだけで、AIエージェントが図面を読み取り、瞬時に3Dモデルを生成します。

従来、CADオペレーターが数時間かけていた2D図面から3Dモデルへの変換作業が、Drawing Agentを使えばファイルのアップロードだけで数分で完了します。これにより、CADソフトウェアの操作スキルがない設計者でも、自身で簡単に2D図面を3Dデータ化できるようになります。これは、設計プロセスにおける時間と手間を劇的に削減し、業務効率を飛躍的に向上させる画期的なソリューションです。

「見た目」だけじゃない！寸法精度を保証するDrawing Agentの革新的な技術

近年、テキストや画像から3Dモデルを直接生成するAI技術が注目を集めていますが、これらは主に「見た目がそれらしい3D形状」を生成するものです。しかし、製造業が求めるのは、穴の直径が12.5mmであることや、フランジの厚さが3.2mmであることなど、0.1mm単位の厳密な寸法精度を備えたCADデータです。従来のAI技術では、このような製造業の要求を満たす正確なデータを出力することは困難でした。

Drawing Agentが他のAI技術と根本的に異なるのは、この寸法精度の課題を解決している点にあります。Drawing Agentは、2D図面を直接3Dメッシュデータに変換するのではなく、図面に記載された寸法値、公差、形状指示を正確に読み取り、その情報をもとにPythonのCADコード（trimesh/CadQueryなど）を自動生成・実行するアプローチを採用しています。

このCADコード生成方式では、「直径12.5mmの穴を座標(30, 50)に配置」といった具体的な寸法指示がコードに明示的に記述されます。これにより、生成される3Dモデルの寸法的な正確性が保証されます。さらに、生成されたCADコードは人間が読んで確認・編集することが可能であり、AIの処理がブラックボックスになることなく、透明性の高い3D生成を実現しています。

ユーザーの操作は非常にシンプルで、図面画像をブラウザにドラッグ＆ドロップするだけで処理が開始されます。CADソフトウェアのインストールや操作方法の学習は一切不要です。従来「CADオペレーターに依頼して数時間待つ」必要があった作業が、「自分でアップロードして数分待つ」という、より迅速で効率的な体験へと変わります。

元図面との照合による定量的な品質検証

Drawing Agentのもう一つの大きな特長は、元の2D図面という「正解」が存在することを最大限に活用した品質検証システムです。生成された3Dモデルは、AIによって複数の角度からレンダリングされ、元の図面と照合されます。もし、穴の位置ずれ、面の欠損、寸法の誤差などが検出された場合、Drawing Agentは自動でCADコードを修正し、モデルを再生成します。

この検証と修正のサイクルは、品質スコアが基準値に達するまで最大10回繰り返されます。さらに、別のAIによる第三者評価も組み合わせることで、人間が見落としやすい角度からの確認も自動で行われます。これは「正解がない」直接3D生成AIでは実現できない、図面ベースの定量的品質保証であり、製造業で求められる高水準な品質を安定して提供します。

処理過程をリアルタイムで確認できる安心感

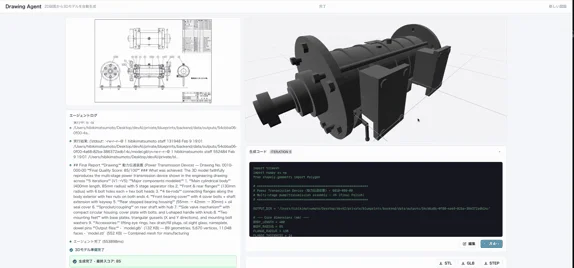

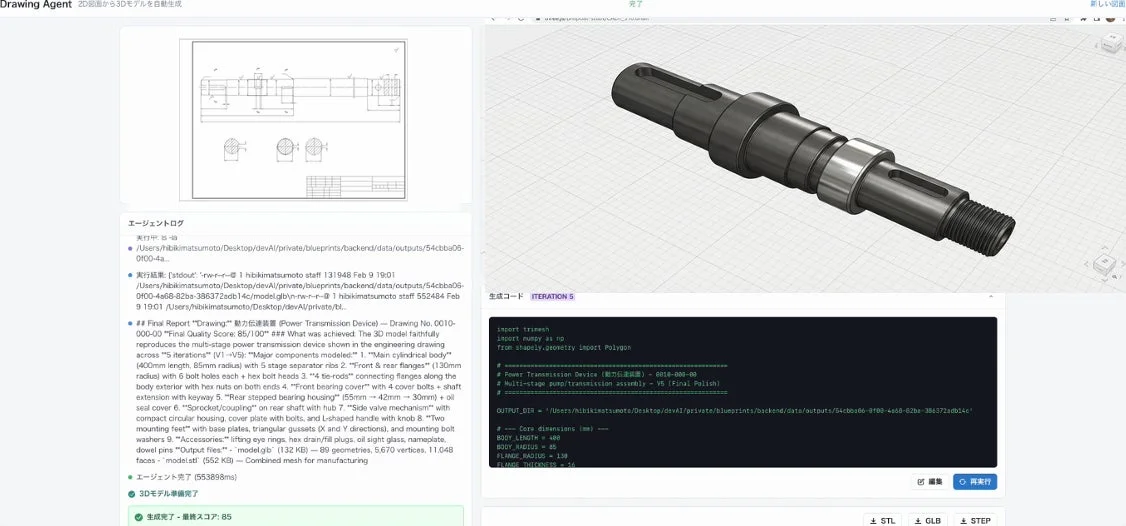

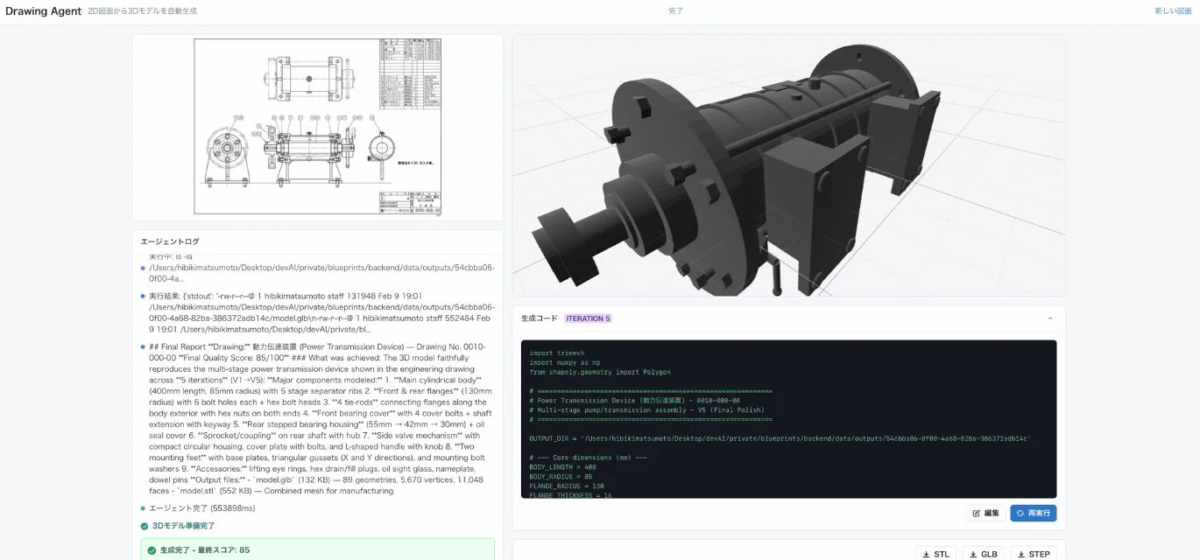

Drawing AgentのAIエージェントによる処理過程は、ブラウザ上でリアルタイムに表示されます。エージェントが図面のどの部分を解析しているのか、どのようにモデルを構築しているのか、現在の品質スコアはどのくらいなのかが、逐次更新されていきます。

この機能により、ユーザーは処理の各段階を視覚的に追うことができ、もし期待と異なる方向に進んでいると感じた場合でも早期に把握できます。完成した3Dモデルは、ブラウザ上の3Dビューアで自由に回転・拡大して確認でき、GLBまたはSTL形式でダウンロードして、後の工程であるCADソフトウェアや3Dプリンターに直接連携させることが可能です。

Drawing Agentが解決する製造業の具体的な課題

Drawing Agentは、製造業の設計部門が抱える複数の深刻な課題に対し、具体的なソリューションを提供します。

課題1：膨大な変換作業工数

2D図面から3Dモデルを作成する手動作業は、1件あたり数時間を要し、複雑な部品では1日以上かかることもあります。寸法を読み取り、形状を解釈し、CAD上でモデリングし、最後に整合性を検証する一連のプロセスは非常に時間と手間がかかります。月に数十件から数百件の変換需要がある部門では、CADオペレーターの工数の大半がこの作業に費やされ、月間100件の図面処理で約400時間の工数が消費されているケースも存在します。

Drawing Agentは、この膨大な工数を数分の待ち時間に短縮し、設計者やオペレーターを単純作業から解放します。

課題2：直接3D生成AIの製造精度不足

テキストや画像から3Dメッシュを直接生成するAI技術は進化していますが、これらの技術が出力するのはポリゴンメッシュによる「近似形状」です。例えば、穴の直径が図面指示通り12.5mmになっているか、フランジ間の距離が50.0mmであるかといった寸法精度は保証されません。製造業では0.1mm単位の寸法精度が求められるため、これらのAIの出力をそのまま製造工程に投入することはできません。

Drawing Agentは、CADコード生成方式を採用することで、寸法値がコードに明示的に記述され、製造業が求める高い寸法精度を実現します。また、図面が唯一の「正解」であるため、生成結果の品質を定量的に検証し、自動で修正するメカニズムも備えています。

課題3：CADスキルへの依存

3Dモデルを作成するには、CADソフトウェアの高度な操作スキルが必須です。このため、設計者が自らモデリングを行うか、専門のCADオペレーターに依頼するかの二択となります。CADオペレーターの育成には数年の実務経験が必要であり、人員の入れ替わりが発生すると、部門の3D化能力が一時的に低下するリスクがあります。また、外部委託はコスト増や納期遅延の問題を引き起こす可能性があります。

Drawing Agentは、図面をアップロードするだけの簡単な操作で、CADの操作スキルがなくても誰でも3D化を実行できるようにします。これにより、設計者はオペレーターの空き状況を待つ必要がなくなり、外部委託の手間も削減されます。

課題4：品質のばらつきとレビュー負荷

手動でのモデリング作業では、担当者の経験や体調によって品質にばらつきが生じることが避けられません。寸法の読み取りミス、穴位置のずれ、面取りの省略といったヒューマンエラーが発生する可能性があり、長時間の連続作業ではミスの増加傾向も見られます。これらのエラーを防ぐためには、レビュー工程が必要となり、追加の工数が発生します。もしエラーが製造工程まで流出すれば、材料費や加工費の大きな損失に直結します。

Drawing Agentは、AIエージェントによる自動検出・修正機能と、元の図面との照合による定量的な品質検証により、担当者に依存しない均一で安定した品質を実現します。これによりレビュー工程の負荷が軽減され、エラーが製造工程へ流出するリスクを大幅に低減します。

Drawing Agent導入で得られる圧倒的な効果

Drawing Agentの導入は、製造業の設計部門に多岐にわたる具体的なメリットをもたらし、業務の質と効率を大幅に向上させます。

変換工数の大幅削減と生産性向上

従来、1件あたり数時間から1日以上を要していた2D図面から3Dモデルへの変換作業が、Drawing Agentの活用により数分の待ち時間にまで短縮されます。月に100件の図面を処理する部門では、約400時間の工数削減が見込まれており、これは約2.5名分のオペレーターのリソースを他の業務に振り向けられることに相当します。

担当者の業務は「CADソフトウェアでモデリングする」ことから「図面をアップロードして結果を確認する」というシンプルなプロセスに変わります。これにより、空いた時間を設計レビューや製造性検討、新技術の研究開発など、より創造的で付加価値の高い業務に充てることが可能となり、部門全体の生産性向上に大きく貢献します。

寸法精度を伴う品質の安定化

Drawing AgentのCADコード生成アプローチは、直接3D生成AIでは得られない厳密な寸法精度を実現します。さらに、AIの自律評価ループが組み込まれているため、担当者の経験値やスキルに依存することなく、常に均一で安定した品質の3Dモデルを確保できます。ヒューマンエラーによる寸法ミスや形状の欠損を自動で検出し修正するため、品質に関するレビュー工程の負荷も大幅に軽減されます。

従来、レビューに追加で1～2時間を要していた工程が、最終確認のみで完了するようになり、エラーが製造工程へ流出するリスクも低減され、結果として材料費や加工費の無駄を削減し、製品品質の信頼性向上に繋がります。

CADスキル不要で誰でも3D化を実行

Drawing Agentの操作は、図面をアップロードするだけという非常にシンプルなものです。このため、CADソフトウェアの専門的な操作スキルは一切不要となります。設計者が自身の判断で、必要な時に即座に3D化を実行できるようになるため、CADオペレーターの空き待ちや、外部委託の手配といった手間が不要になります。これにより、3Dデータの取得スピードが飛躍的に向上し、設計プロセスのボトルネックが解消されます。

未来の設計現場へ：Drawing Agentの今後の展望

renue社は、Drawing Agentのさらなる進化に向けて、今後の展望を明確にしています。

まず、今後はアセンブリ図面（組立図）への対応を予定しています。これにより、複数部品の位置関係や嵌合（かんごう）を考慮し、組立状態の3Dモデルをまとめて生成できるようになります。部品単位だけでなく、製品全体の3D化をアップロード操作だけで完結できる体験を目指しており、より複雑な設計業務への対応が期待されます。

また、寸法公差や表面粗さなどの製造情報を3Dモデルに付与する機能の開発も進められています。これにより、生成された3Dモデルを製造現場でそのまま活用できるようになり、従来の図面を参照する作業を削減し、製造プロセスの効率化に貢献します。

さらに、出力フォーマットはSTEP・IGESといった汎用的なCADデータ形式への対応も計画されています。これにより、既存のCAD/CAMシステムとのシームレスな連携が可能となり、後工程でのデータ変換作業が不要になることで、データ活用の幅が大きく広がります。

株式会社renueは、Drawing Agentを通じて「図面があれば誰でも寸法的に正確な3Dモデルを手に入れられる」環境を製造業に提供し続け、製造業のデジタルトランスフォーメーションを強力に支援していく方針です。
